Görüntülü Ölçüm Cihazı

Görüntülü Ölçüm Cihazı, Profil projeksiyonu, görüntülü ölçüm ve koordinat ölçüm uygulamaları için SCHWYZ ürün ailesidir. Modeller, ölçüm aralıkları, çözünürlükler ve teslimat seçenekleri aşağıdaki katalog teknik bilgilerinde yer alır.

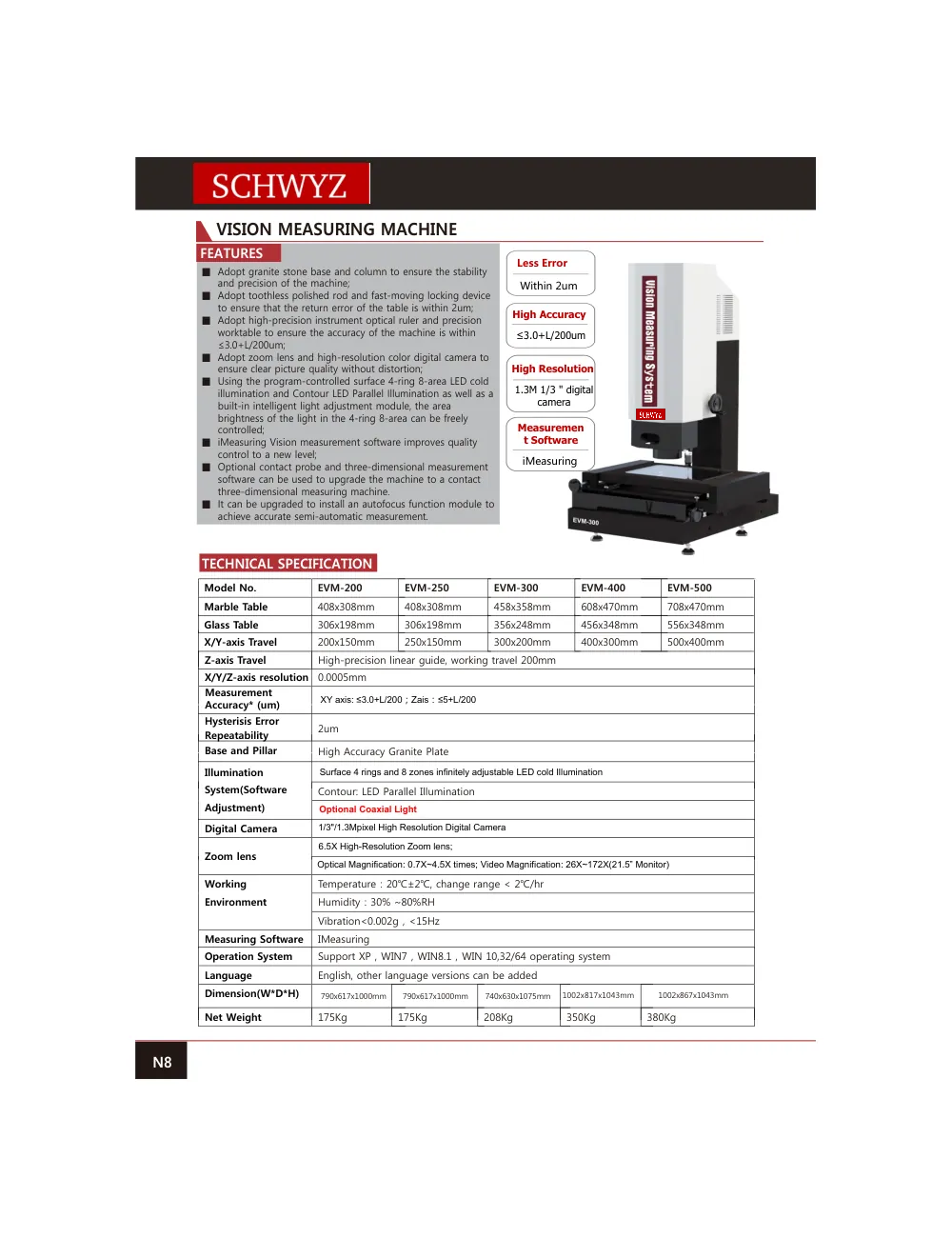

Katalog teknik bilgileri:

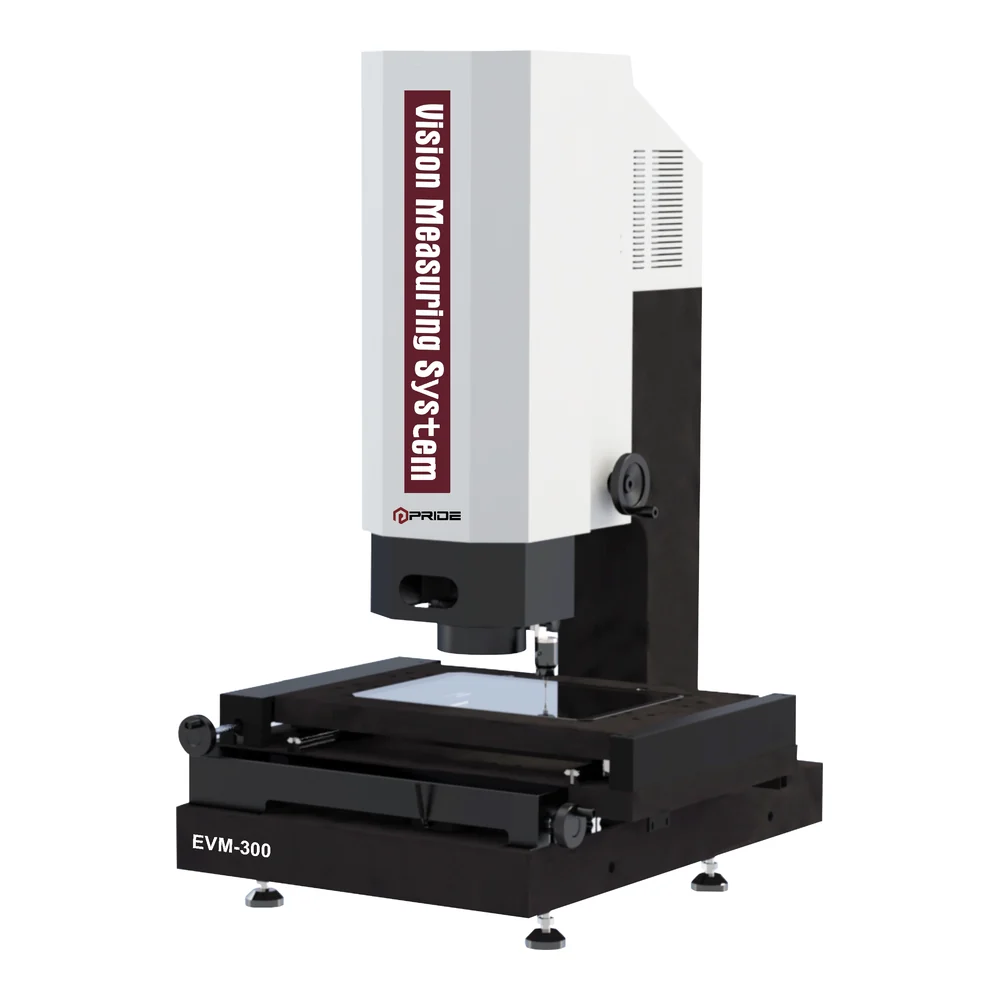

N8 VISION MEASURING MACHINE • Adopt granite stone base and column to ensure the stability and precision of the machine; • Adopt toothless polished rod and fast-moving locking device to ensure that the return error of the table is within 2um; • Adopt high-precision instrument optical ruler and precision worktable to ensure the accuracy of the machine is within ≤3.0+L/200um; • Adopt zoom lens and high-resolution color digital camera to ensure clear picture quality without distortion; • Using the program-controlled surface 4-ring 8-area LED cold illumination and Contour LED Parallel Illumination as well as a built-in intelligent light adjustment module, the area brightness of the light in the 4-ring 8-area can be freely controlled; • iMeasuring Vision measurement software improves quality control to a new level; • Optional contact probe and three-dimensional measurement software can be used to upgrade the machine to a contact three-dimensional measuring machine. • It can be upgraded to install an autofocus function module to achieve accurate semi-automatic measurement. FEATURES Less Error Within 2um High Accuracy ≤3.0+L/200um High Resolution 1.3M 1/3 " digital camera Measuremen t Software iMeasuring Model No. EVM-200 EVM-250 EVM-300 EVM-400 EVM-500 Marble Table 408x308mm 408x308mm 458x358mm 608x470mm 708x470mm Glass Table 306x198mm 306x198mm 356x248mm 456x348mm 556x348mm X/Y-axis Travel 200x150mm 250x150mm 300x200mm 400x300mm 500x400mm Z-axis Travel High-precision linear guide, working travel 200mm X/Y/Z-axis resolution 0.0005mm Measurement Accuracy* (um) Hysterisis Error Repeatability 2um Base and Pillar High Accuracy Granite Plate Illumination System(Software Adjustment) Contour: LED Parallel Illumination Digital Camera Zoom lens Working Environment Temperature：20℃±2℃, change range < 2℃/hr Humidity：30% ~80%RH Vibration

Ürün grubu	Optik ve Dokunmalı Ölçüm Sistemleri
Katalog modelleri	VISION MEASURING MACHINE
Katalog	SCHWYZ PROJEKSİYON VE DOKUNMA ÖLÇÜMCİHAZLARI 2025-27
Katalog sayfası	9
