HIGH ACCURACY MANUAL Görüntülü Ölçüm Cihazı ve İlgili Modeller

HIGH ACCURACY MANUAL Görüntülü Ölçüm Cihazı ve İlgili Modeller, Profil projeksiyonu, görüntülü ölçüm ve koordinat ölçüm uygulamaları için SCHWYZ ürün ailesidir. Modeller, ölçüm aralıkları, çözünürlükler ve teslimat seçenekleri aşağıdaki katalog teknik bilgilerinde yer alır.

Katalog teknik bilgileri:

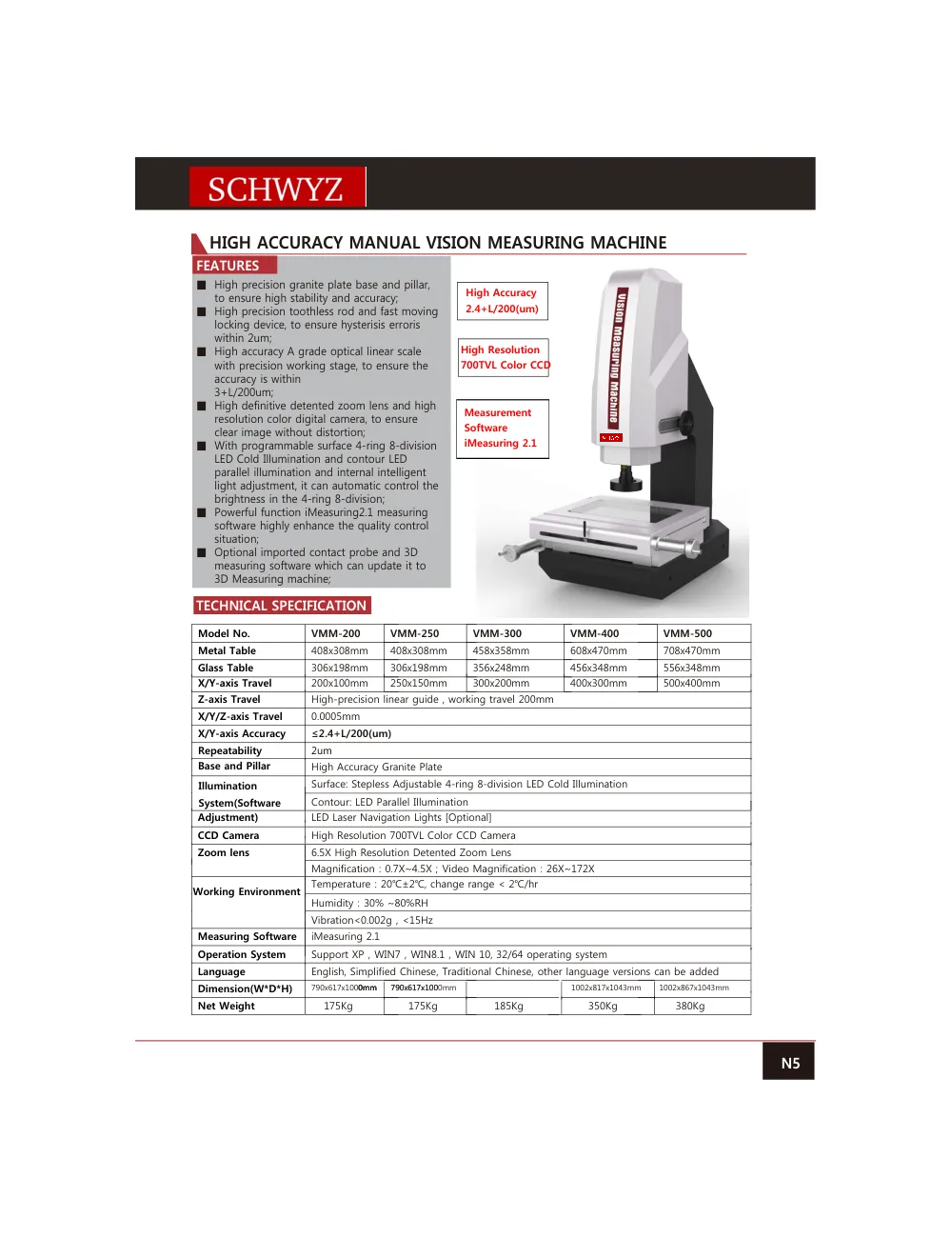

N5 HIGH ACCURACY MANUAL VISION MEASURING MACHINE • High precision granite plate base and pillar, to ensure high stability and accuracy; • • • High precision toothless rod and fast moving locking device, to ensure hysterisis erroris within 2um; High accuracy A grade optical linear scale with precision working stage, to ensure the accuracy is within 3+L/200um; High definitive detented zoom lens and high resolution color digital camera, to ensure clear image without distortion; • With programmable surface 4-ring 8-division LED Cold Illumination and contour LED parallel illumination and internal intelligent light adjustment, it can automatic control the brightness in the 4-ring 8-division; • Powerful function iMeasuring2.1 measuring software highly enhance the quality control situation; • Optional imported contact probe and 3D measuring software which can update it to 3D Measuring machine; TECHNICAL SPECIFICATION Model No. VMM-200 VMM-250 VMM-300 VMM-400 VMM-500 Metal Table 408x308mm 408x308mm 458x358mm 608x470mm 708x470mm Glass Table 306x198mm 306x198mm 356x248mm 456x348mm 556x348mm X/Y-axis Travel 200x100mm 250x150mm 300x200mm 400x300mm 500x400mm Z-axis Travel High-precision linear guide , working travel 200mm X/Y/Z-axis Travel 0.0005mm X/Y-axis Accuracy ≤2.4+L/200(um) Repeatability 2um Base and Pillar High Accuracy Granite Plate Illumination System(Software Surface: Stepless Adjustable 4-ring 8-division LED Cold Illumination Contour: LED Parallel Illumination Adjustment) LED Laser Navigation Lights [Optional] CCD Camera High Resolution 700TVL Color CCD Camera Zoom lens 6.5X High Resolution Detented Zoom Lens Magnification：0.7X~4.5X；Video Magnification：26X~172X Working Environment Temperature：20℃±2℃, change range < 2℃/hr Humidity：30% ~80%RH Vibration

Ürün grubu	Optik ve Dokunmalı Ölçüm Sistemleri
Katalog modelleri	HIGH ACCURACY MANUAL VISION MEASURING MACHINE; • High precision granite plate base and pillar,; to ensure high stability and accuracy;; High precision toothless rod and fast moving; locking device, to ensure hysterisis erroris; within 2um;; High accuracy A grade optical linear scale; with precision working stage, to ensure the
Katalog	SCHWYZ PROJEKSİYON VE DOKUNMA ÖLÇÜMCİHAZLARI 2025-27
Katalog sayfası	6
